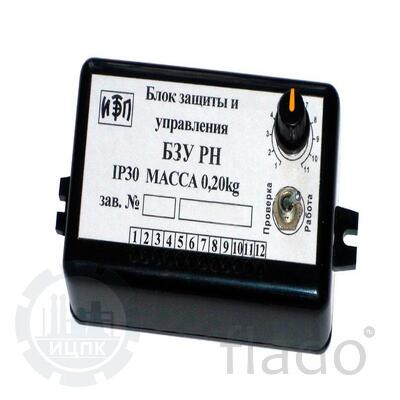

Блоки защиты и управления типа БЗУ-РН предназначены для дистанционного управления включением и отключением одиночных механизмов, подключенных к пускателям рудничного нормального исполнения, а также их максимальной токовой защиты (МТЗ), защиты от потери управления и самовключения.
<h4>Устройство и работа</h4>
Блок состоит из пластмассового основания и корпуса, внутри которого размещается печатная плата с элементами и клеммником для подключения внешних цепей.Принцип работы схемы заключается в сборе аналоговых данных (ток нагрузки, состояние цепи дистанционного управления, канал уставки МТЗ) и их обработке по заданным алгоритмам.
Электрическая схема блока обеспечивает:
защиту от потери управляемости при замыкании и обрыве проводов цепи дистанционного управления;
защиту от самовключения при кратковременном (не более 1 с) повышении питающего напряжения до 150% Uном;
включение блока при сопротивлении цепи дистанционного управления до 25 Ом включительно и отключение блока при сопротивлении заземляющего провода передвижных механизмов 50 Ом и выше (величина сопротивления шунтирующего резистора в кнопочном посте равна 47 Ом);
защиту отходящего присоединения от токов короткого замыкания (максимальная токовая защита, МТЗ);
проверку действия максимальной токовой защиты;
энергонезависимую «память» о срабатывании МТЗ;
сигнализацию о поданном напряжении сети;
фиксированную сигнализацию о срабатывания МТЗ.
<img alt="Рис.1.Схема внешних подключений блоков БЗУ-РН" src="//ris.1.shema-vneshnih-podklyucheniy-blokov-bzu-rn.jpg" width="400" height="187"><em>Рис.1.Схема внешних подключений блоков БЗУ-РН</em>
<h4>Комплект поставки</h4>
Блок БЗУ-РН — 1 шт.
Руководство по эксплуатации — 1 шт.
<h4>Гарантии изготовителя</h4>
Предприятие-изготовитель гарантирует соответствие блока требованиям конструкторской документации, при соблюдении потребителем условий эксплуатации, транспортирования и хранения.Срок гарантии устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.
<h4>Формулирование заказа</h4>
Пример записи обозначения аппаратов защиты при заказе:
«Блок защиты и управления типа БЗУ-РН»
